Сегодня расскажем о поставке щитового оборудования для жилого комплекса с подземной автостоянкой. В рамках проекта была реализована автоматизация и диспетчеризация насосно-распределительного узла теплоснабжения.
Реализация проекта компанией «СЗЭМО Инвертор»

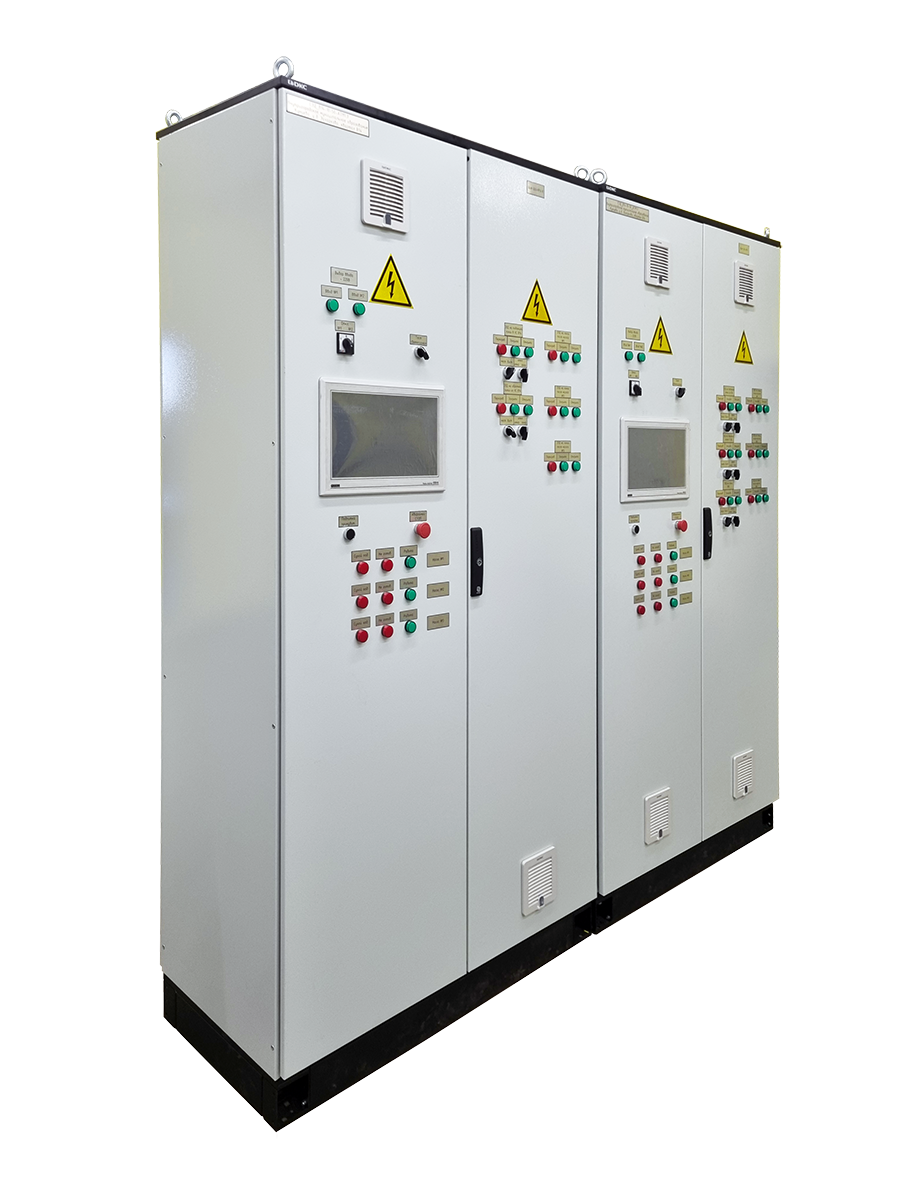

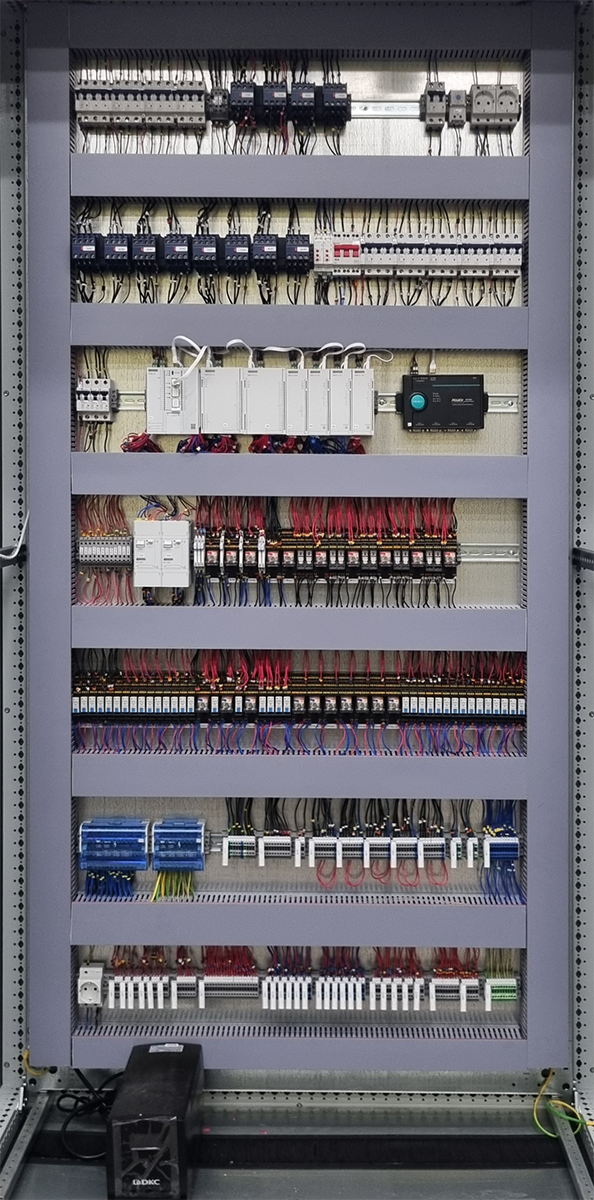

Специалисты ООО «СЗЭМО Инвертор» разработали и изготовили шкафы управления ЩУ-НРУ - щиты управления насосно-распределительным узлом. Автоматизация узла теплоснабжения решена на базе программируемого контроллера ПЛК210 «Овен». Контроллер обеспечивает автоматическое управление и регулирование, контроль состояния технологического оборудования, сбор и передачу данных на диспетчерский пункт, а также защиту оборудования от аварийных режимов.
Проектом предусмотрено управление насосами системы теплоснабжения, управление задвижками и клапанами, а также возможность сбора и передачи данных.
Основные технические решения
Система автоматики построена на базе программируемого контроллера ПЛК210-03-CS «Овен». В состав шкафов вошли модули ввода-вывода для работы с аналоговыми и дискретными сигналами, модули управления частотными пускателями и дискретными сигналами, а также панели оператора для отображения параметров и оперативного управления.
Проектом предусмотрены следующие режимы управления:- автоматический (по заданной программе);
- удалённый (управление с диспетчерской в режиме «автоматический»);
- ручной (удалённый режим недоступен) - управление электродвигателями насосов и клапанов кнопками с щита управления.
Для решения данной задачи были выбраны напольные оболочки DKC, обеспечивающие надежную защиту от внешних воздействий, аппараты защиты (автоматы, предохранители) и коммутационное оборудование (контакторы) бренда «КЭАЗ», блоки питания с интерфейсом Ethernet от бренда «Овен».
