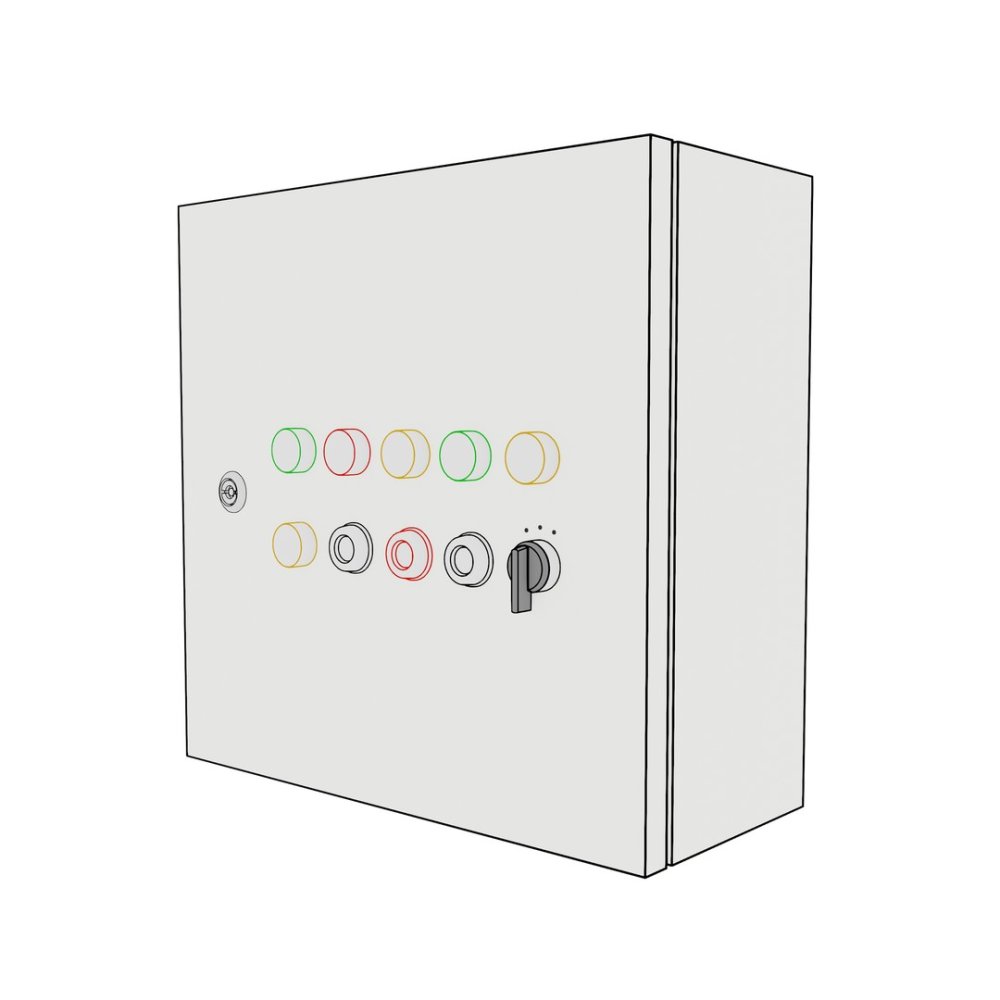

Шкафы управления электроприводом задвижки (ШУЗ)
Назначение:
Шкаф управления задвижкой (ШУЗ) – это низковольтное комплектное устройство, предназначенное для управления электроприводом запорной арматуры. Шкаф обеспечивает надежное и безопасное управление однофазными и трехфазными электроприводами задвижек, защищает электродвигатель от перегрузок и токов коротких замыканий.
ШУЗ содержит всю необходимую электрическую защитную и коммутационную аппаратуру для прямого и реверсивного движения электропривода задвижки, схему обработки концевых выключателей, а также органы контроля и управления. Конструктивно оборудование смонтировано в шкафу навесного исполнения одностороннего обслуживания.
Шкаф управления выступает в роли связующего звена между оператором и запорной арматурой: он принимает команды от оператора или внешних датчиков, обрабатывает их и управляет электроприводом задвижки, обеспечивая точное открытие и закрытие затвора. Это позволяет автоматизировать процессы управления потоками жидкостей и газов, дистанционно контролировать положение задвижки, предотвращать аварийные ситуации и оптимизировать работу технологического оборудования.
Технические характеристики:
| Параметр | Значение |
| Мощность агрегатов | от 0,1 до 30 кВт |
| Номинальный ток (In) | до 500 А |
| Напряжение питания (Un) | 220 В, 380 В |
| Частота сети | 50 Гц |
| Климатическое исполнение | согласно ГОСТ 15150 |
| Степень защиты | IP31 - IP54 (внутреннее исполнение), IP54 - IP65 (уличное исполнение) |
| Исполнение корпуса | навесное одностороннего обслуживания |
| Ввод кабелей | снизу |
Область применения:
Шкафы управления задвижкой применяются в системах водоснабжения (ХВС, ГВС), водоотведения (КНС, ЛОС) и водоподготовки. Они обеспечивают высокую степень автоматизации и безопасности процессов управления запорной арматурой, способствуя повышению эффективности работы технологического оборудования и снижению эксплуатационных затрат.
ШУЗ могут использоваться в составе технологических линий с различным оборудованием, а также интегрироваться в общую систему диспетчерского управления инженерными системами.
Основные функции ШУЗ:
Шкаф управления электроприводом задвижки выполняет широкий спектр функций, обеспечивающих надежную и безопасную работу оборудования:
- Управление в автоматическом режиме по сигналам внешних датчиков (уровня, давления, времени);
- Управление в ручном режиме с лицевой панели шкафа или выносного пульта управления;
- Открытие и закрытие задвижки с индикацией текущего положения (открыто/закрыто);
- Комплексная защита питающих цепей и электродвигателей от перегрузки и короткого замыкания;
- Защита от неполнофазного режима работы, перекоса и неправильной последовательности фаз;
- Автоматическое отключение электропривода при пропадании одной из фаз и автоматическое включение при ее появлении;
- Обработка сигналов концевых выключателей для точного позиционирования затвора;
- Контроль микроклимата внутри шкафа для обеспечения оптимальной работы оборудования (обогрев, вентиляция);
- Возможность интеграции в системы диспетчеризации и удаленного мониторинга через Modbus RTU, Ethernet, Profibus и другие промышленные протоколы;
- Визуальное отображение рабочего или аварийного состояния электропривода с помощью светосигнальной аппаратуры.
Получить консультацию по подбору шкафа управления задвижкой (ШУЗ) или запросить коммерческое предложение – свяжитесь со специалистами компании «СЗЭМО Инвертор».
