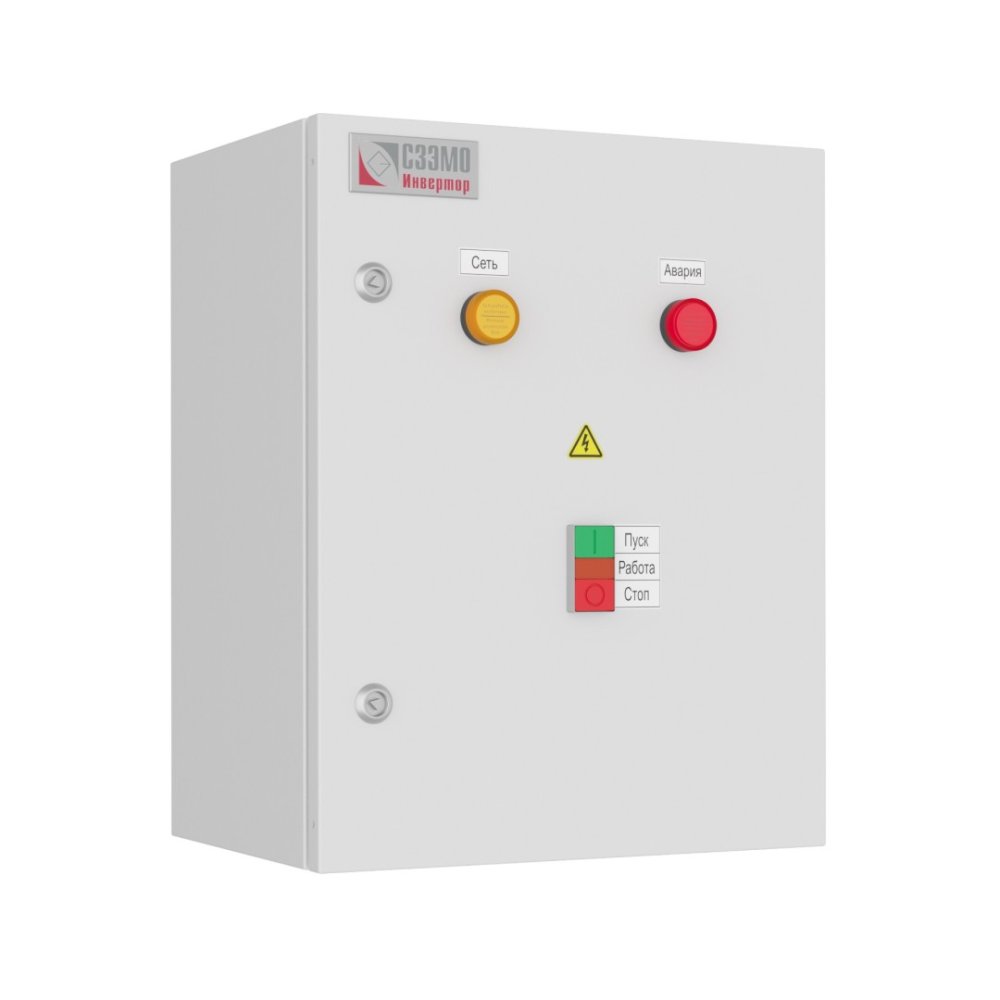

Шкафы управления вентиляцией (ШУВ, ЩУВ) для приточных и вытяжных систем
Шкаф ШУВ (щит управления вентиляцией) – это устройство для автоматизации работы приточных и вытяжных вентиляционных установок. В зависимости от исполнения щит ЩУВ обеспечивает защиту двигателя, управление частотой вращения, индикацию аварий, дистанционный контроль и интеграцию в системы диспетчеризации. Компания «СЗЭМО Инвертор» серийно выпускает шкафы управления вентиляторами с возможностью изготовления по индивидуальному заданию.
Где применяется:
- Торгово-развлекательные центры и гипермаркеты
- Офисные здания и бизнес-центры
- Производственные цеха и складские комплексы
- Медицинские учреждения и школы
- Объекты энергетики и ЖКХ
Зачем нужен шкаф управления вентиляцией:
- Энергоэффективность – за счёт автоматического регулирования производительности (при использовании ПЧ или плавного пуска).
- Безопасность – защита двигателя от перегрева, короткого замыкания, перегрузок и нештатных режимов.
- Продление срока службы оборудования – исключение скачков напряжения, работа по оптимальным алгоритмам.
- Удобство эксплуатации – индикация на лицевой панели, передача сигналов «Работа/Авария» в АСУ, возможность ручного и автоматического режимов.
Преимущества шкафов управления «СЗЭМО Инвертор»:
- Собственное производство НКУ с 2006 года, полный цикл: от проектирования и сборки: до шеф-монтажа и пусконаладки.
- Более 3000 крупных реализованных проектов.
- Минимальные сроки изготовления – наличие серийных моделей на складе.
- Контроль качества на каждом этапе (входной контроль, промежуточная приёмка, выходные испытания).
- Гибкость в согласовании – работаем как по типовым, так и по индивидуальным техническим заданиям.
- Техническая поддержка штатными высококвалифицированными инженерами.
Основные серии продукции:
1. Щит управления вытяжной вентиляцией (ЩУВ V)
Назначение: управление вытяжным вентилятором, защита двигателя, управление жалюзи, выдача аварийных сигналов.
Базовый функционал:
- Защита от КЗ и перегрева по термоконтакту
- Индикация «Питание», «Работа», «Авария»
- Управление приводом жалюзи 220В
- Сухой контакт «Работа/Авария» для внешнего пульта
Доступные опции:
- Пульт дистанционного управления
- Преобразователь частоты (регулировка скорости)
- Устройство плавного пуска
2. Шкаф управления приточной вентиляцией (ЩУВ Р)
Назначение: управление приточным вентилятором с поддержкой водяного, электрического или комбинированного нагревателя, сблокированная работа с вытяжкой.
Базовый функционал:
- Защита двигателя от КЗ, перегрузки и перегрева
- Индикация и передача сигналов в АСУ
- Отключение по сигналу от системы пожарной сигнализации (ПС)
- Контроль работы по датчику перепада давления
- Управление клапаном смесительного узла водяного нагревателя
Расширенные функции (опционально):
- Защита водяного нагревателя от замерзания
- Продувка электрокалорифера после отключения
- Переключение по аварии или времени наработки
- Управление производительностью через ПЧ/регулятор скорости
- Прогрев заслонки, охладитель, увлажнитель
Таблица подбора моделей по мощности двигателя
Для быстрого выбора подходящего щита ЩУВ ориентируйтесь на мощность вентилятора:
| Мощность двигателя, кВт | Тип привода (рекомендуемый) | Типовое исполнение шкафа | Материал/IP |
|---|---|---|---|
| до 2,2 | Прямой пуск (D) | ЩУВ V-D-1-M | Металл IP54 |
| 2,2…7,5 | Прямой пуск или плавный пуск (S) | ЩУВ V-S-1-M | Металл IP54 |
| 7,5…18,5 | Устройство плавного пуска (S) | ЩУВ V-S-1-H | Металл IP55 |
| 18,5…55 | Частотный преобразователь (F) | ЩУВ Р-F-1-H | Металл IP55 |
| 55…132 | Частотный преобразователь (F) / комби (K) | по индивидуальному ТЗ | по требованию |
Для точного подбора обратитесь к инженерам – возможна комплектация с АВР, дополнительными реле контроля, управлением несколькими вентиляторами.
Маркировка и система обозначений (как заказать шкаф ШУВ):
Чтобы заказать щит ШУВ, достаточно сформировать код по следующей таблице:
| Параметр | Код | Расшифровка |
|---|---|---|
| Тип привода | N / D / S / F / K | нет / прямой пуск / плавный пуск / ПЧ / комби |
| Кол-во приводов | 1…9 | количество управляемых двигателей |
| Питающее напряжение | L / M / H | 220В / 380В / 660В |
| Система работы | A / B / C / D | 1 привод / индивидуально / по времени / по аварии |
| Тип шкафа | W / G | навесной / напольный |
| Направление ввода кабелей | 1 / 2 / 3 | снизу / сверху / по заданию |
| Материал корпуса, IP | L / M / H | пластик IP41 / металл IP54 / металл IP55 |
Пример заказа:
ЩУВ V-D-1-M-A-W-1-1-M-1-0-0 → шкаф вытяжной, прямой пуск, 1 привод, 380В, 1 привод в шкафу, навесной, ввод снизу, металл IP54, с защитой двигателя.
Как заказать шкаф управления вентиляцией
- Оставьте заявку на сайте или по телефону.
- Предоставьте техническое задание (тип вентиляции, мощность, нужные опции, условия монтажа).
- Наши инженеры подготовят расчёт и коммерческое предложение в течение 1–2 дней.
- После согласования – производство (от 5 рабочих дней для типовых моделей).
- Доставка и шеф-монтаж.
Получить консультацию по подбору щита ШУВ или запросить КП – свяжитесь с специалистами компании «СЗЭМО Инвертор».
