Заказчиком выступила ТЭЦ – производитель электрической и тепловой энергии в паре и горячей воде. Компания обслуживает часть территории г. Санкт-Петербурга. Установленная электрическая мощность ТЭЦ составляет 24,9 МВт, тепловая — 285 Гкал/ч.
На данном предприятии ранее не занимались вопросом энергосбережения. Частотный привод не применялся.
Первыми агрегатами, на которые решили установить преобразователи частоты, стали два насоса. Это питательный насос 110 кВт. и сетевой насос 220 кВт. Ранее, когда возникала необходимость в изменении производительности насоса, этот вопрос решался с помощью задвижек. Применение частотного преобразователя позволяет уменьшить энергопотребление за счет управления скоростью электродвигателя.

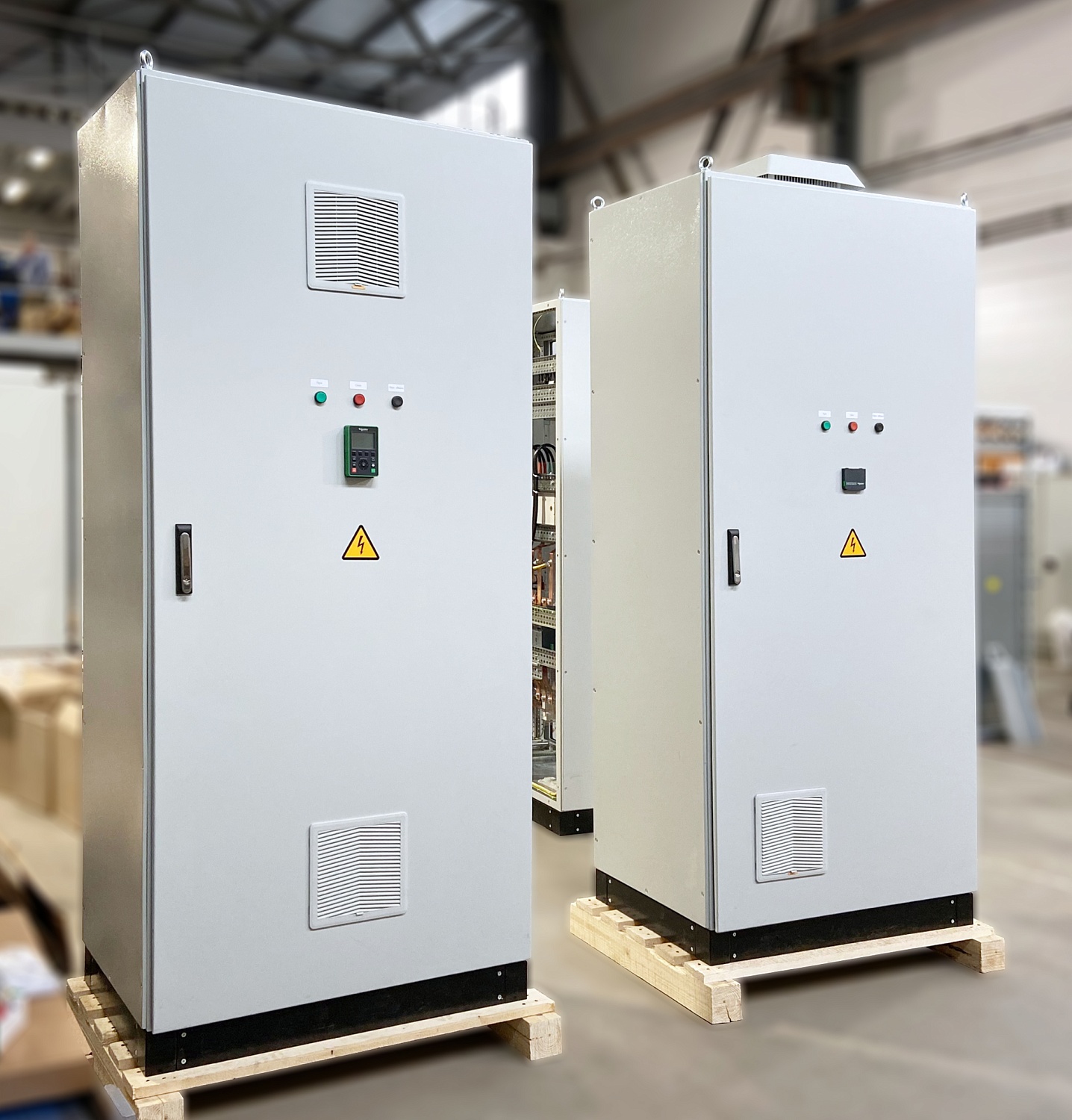

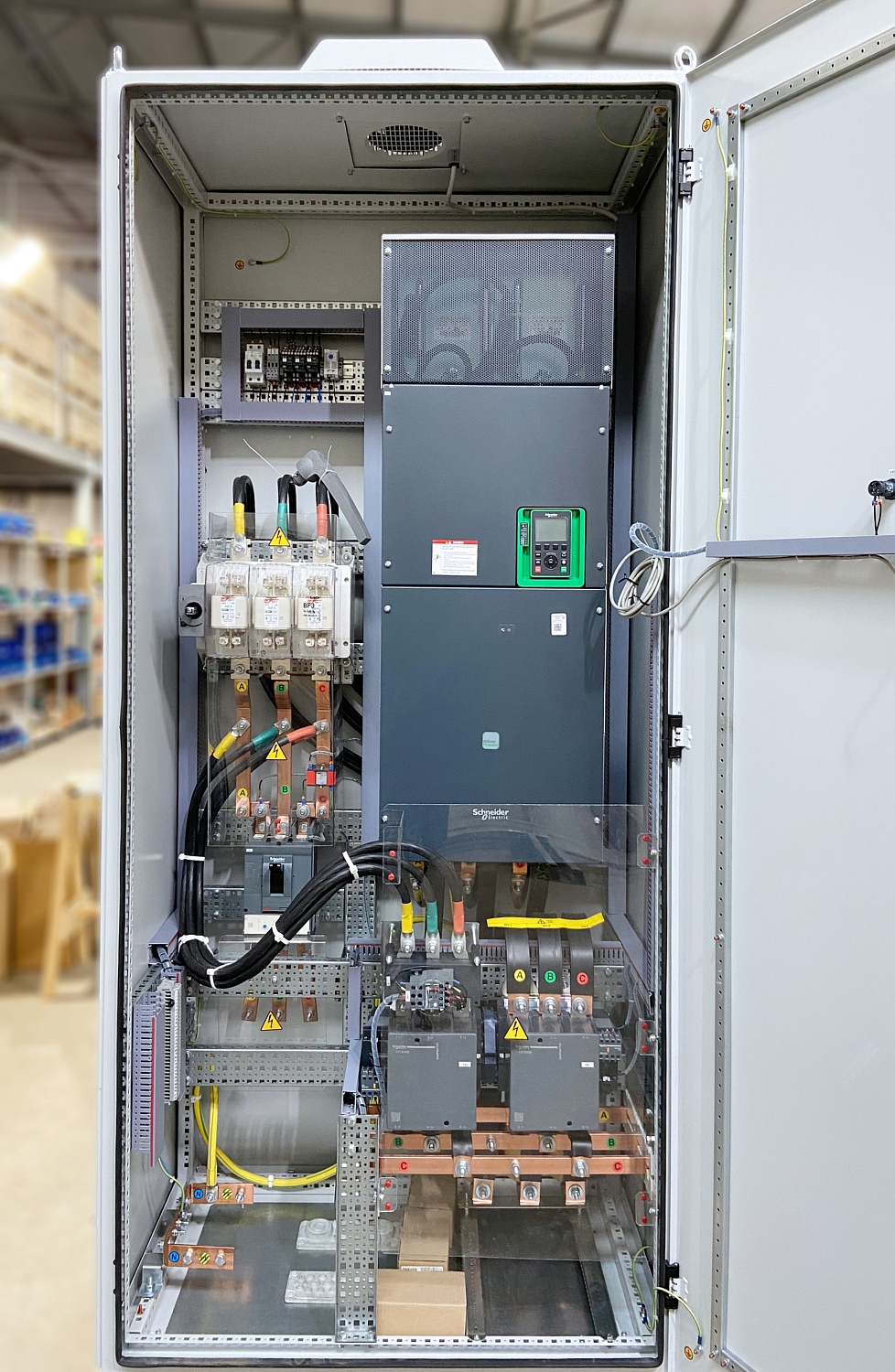

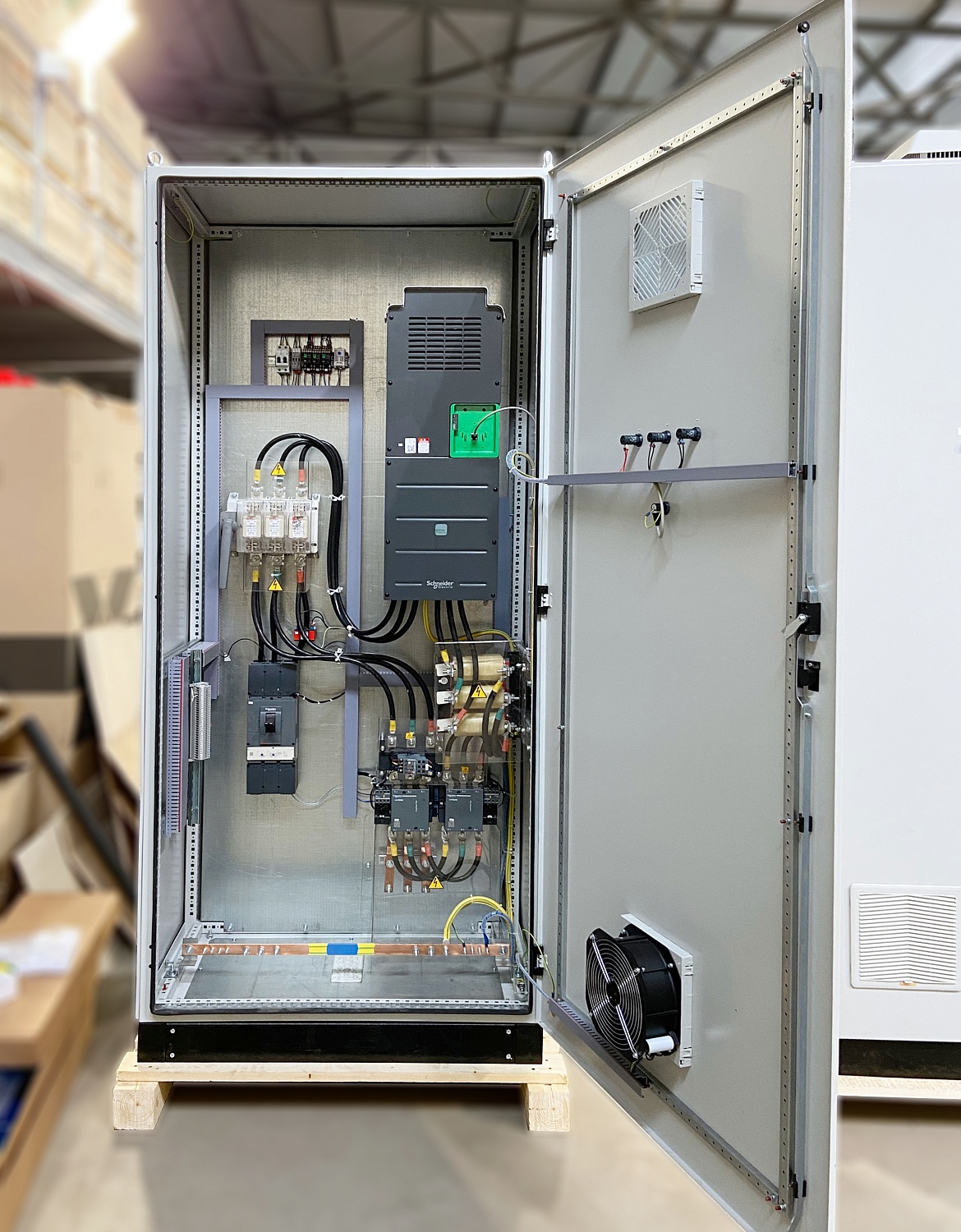

Поставленная перед нами задача состояла в проектировании и сборке шкафов управления. Два шкафа управления (один – для сетевого насоса, второй – для питательного насоса) были реализованы на оборудовании Schneider Electric. Нашими специалистами были выбраны частотные преобразователи серии ATV630: ATV630C11N4 (110 кВт, 380 В), ATV630C22N4 (220 кВт, 380 В).
По требованию заказчика каждый шкаф управления предусматривает работу электродвигателей насосов не только через ПЧ, но и напрямую от сети. Это необходимо для резервного питания насоса в случае, если по какой-либо причине преобразователь частоты надо будет вывести из работы (например, для профилактического обслуживания или в случае неисправности).
