Сегодня расскажем о поставке щитового оборудования для одного из крупнейших предприятий химической отрасли, специализирующегося на производстве минеральных удобрений. В рамках проекта была реализована задача по управлению насосным агрегатом водооборотного цикла.
Реализация проекта
В цехе водоснабжения и водоотведения предприятия проводились мероприятия по замене насосного агрегата водооборотного цикла.

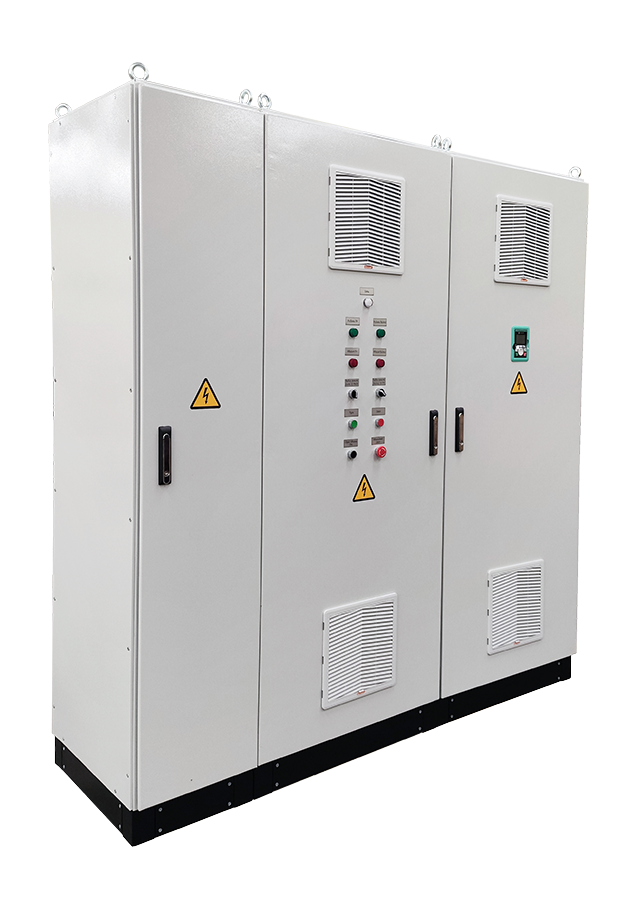

Для обеспечения его питания и управления специалисты нашей компании разработали техническое решение, в полной мере удовлетворяющее требования заказчика, выполнили разработку рабочей конструкторской документации и произвели сборку шкафа управления.
Технические решения

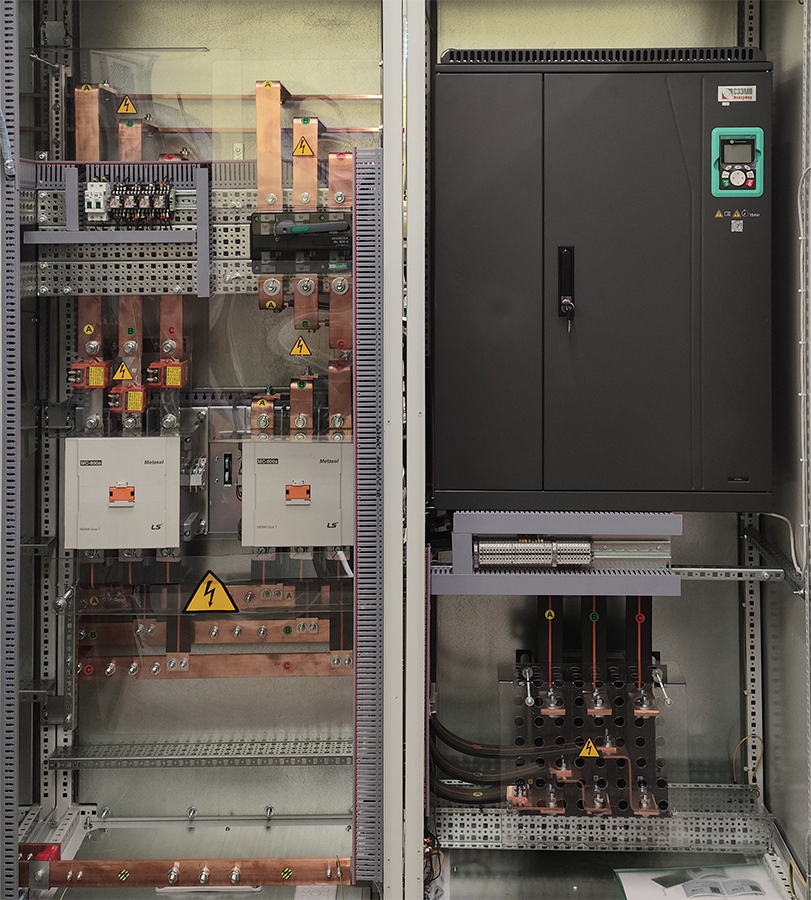

Шкаф управления насосом реализован на базе преобразователя частоты Systeme Electric серии STV900. Для обеспечения корректной работы преобразователя при значительной длине моторного кабеля - около 200 метров - применён фильтр du/dt, что позволило сохранить качество выходного напряжения и защитить двигатель от перенапряжений.
Отдельное внимание уделено надёжности системы: проектом предусмотрено резервирование питания насоса в случае выхода преобразователя частоты из строя. Это решение обеспечивает бесперебойную работу технологического оборудования даже при отказе отдельных компонентов.
Низковольтная аппаратура применена в соответствии с требованиями заказчика - использованы компоненты брендов Systeme Electric и LS.
Итоги
В результате реализации проекта заказчик получил шкаф управления, полностью соответствующий техническому заданию и учитывающий особенности конкретного объекта - протяжённую кабельную линию и повышенные требования к надёжности.
