30.11.2023

Задача проекта: изготовить шкаф управления по техническому заданию заказчика.

Объект

Угольная шахта

Оборудование

Шкаф управления насосом

Заказать проект

Задать вопрос

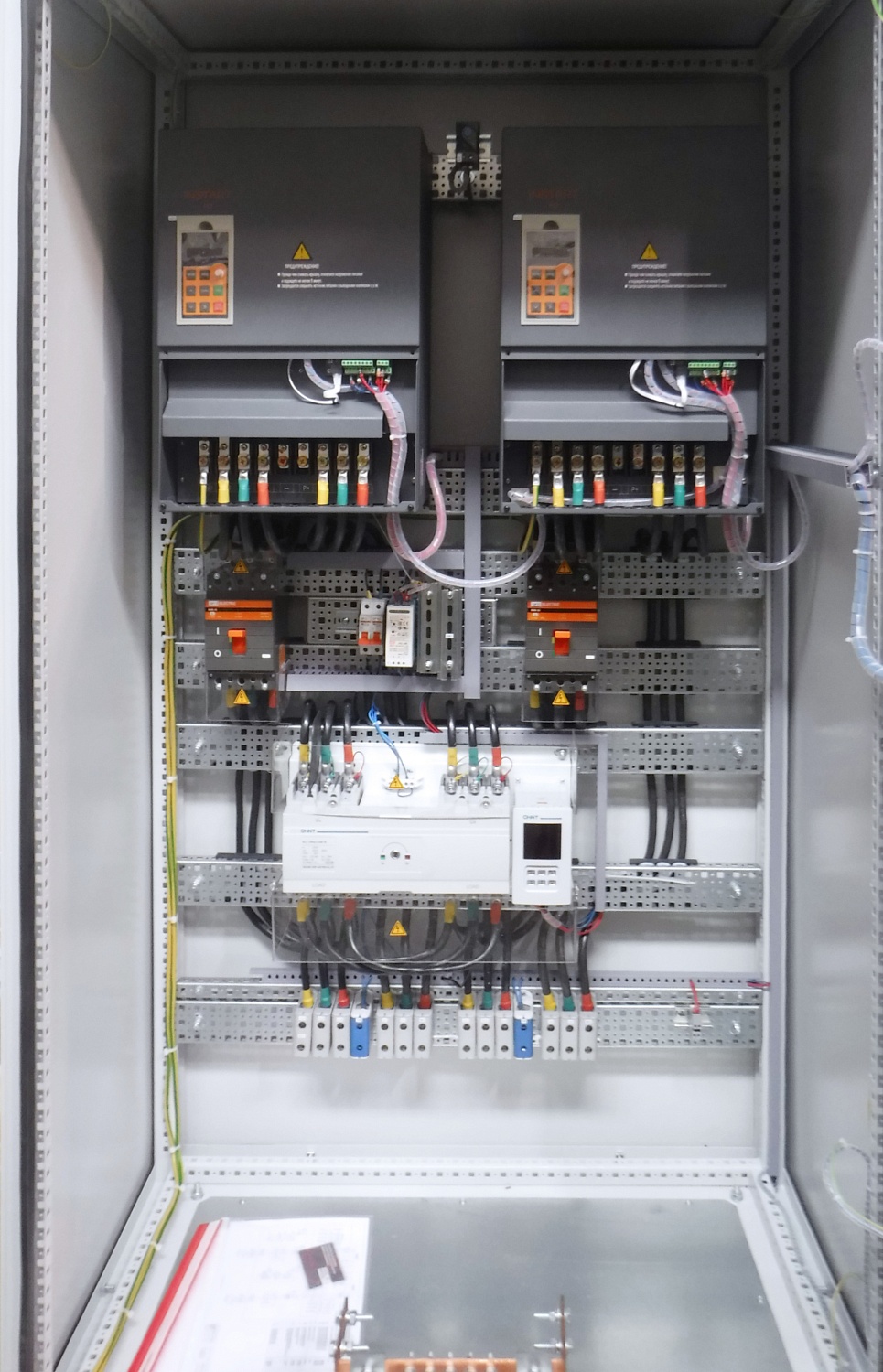

Специалисты нашей компании по техническому заданию заказчика разработали шкаф управления двумя насосами систем водоотведения. Для электродвигателя каждого насоса был установлен свой преобразователь частоты. Шкаф был создан на основе оборудования INSTART серии FCI.

Система управления шкафом была построена на микропроцессорной технике с применением программируемого логического контроллера Unitronics. В контроллер была добавлена программа управления насосами, позволяющая переключать нагрузку с одного двигателя на другой при достижении определенной степени нагрузки. Это позволяет исключить переработки и предупредить износ основного насоса.
Шкаф оснащен рядом защит, в числе которых защита двигателей насосов от перегрева, перегрузки по току, межфазного короткого замыкания и другие. Передача данных осуществляется с помощью протокола RS-485.

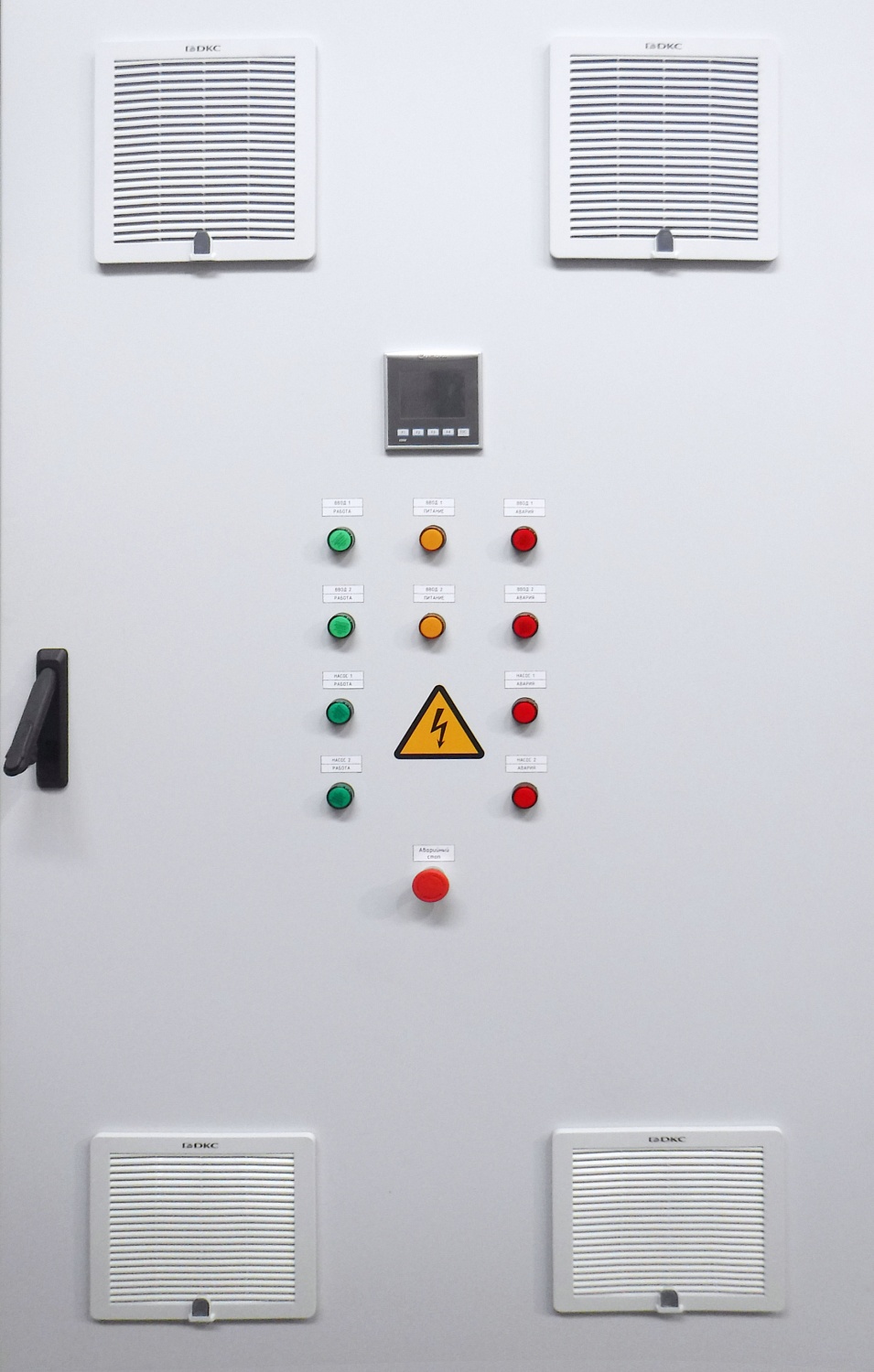

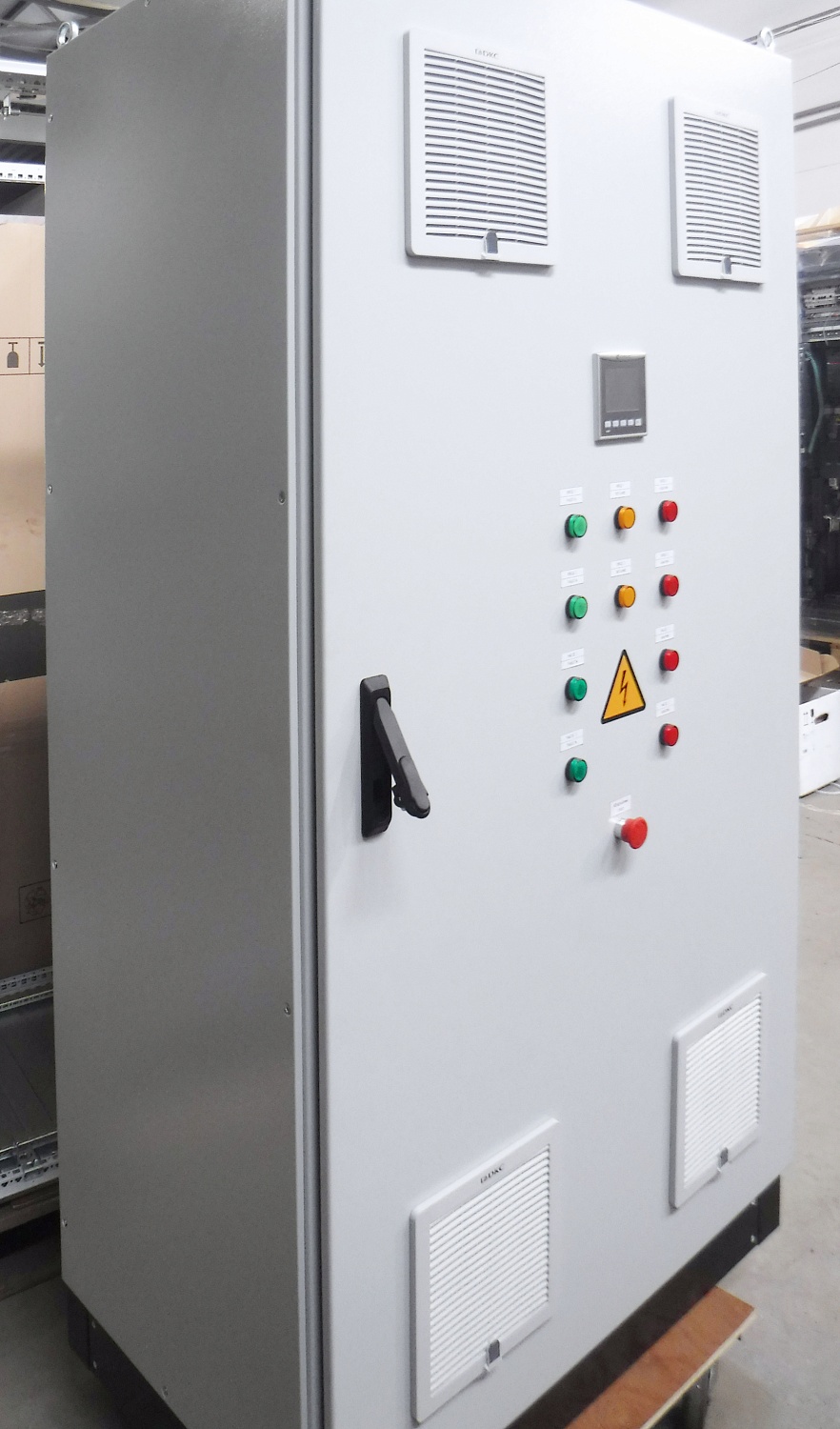

Фотогалерея
