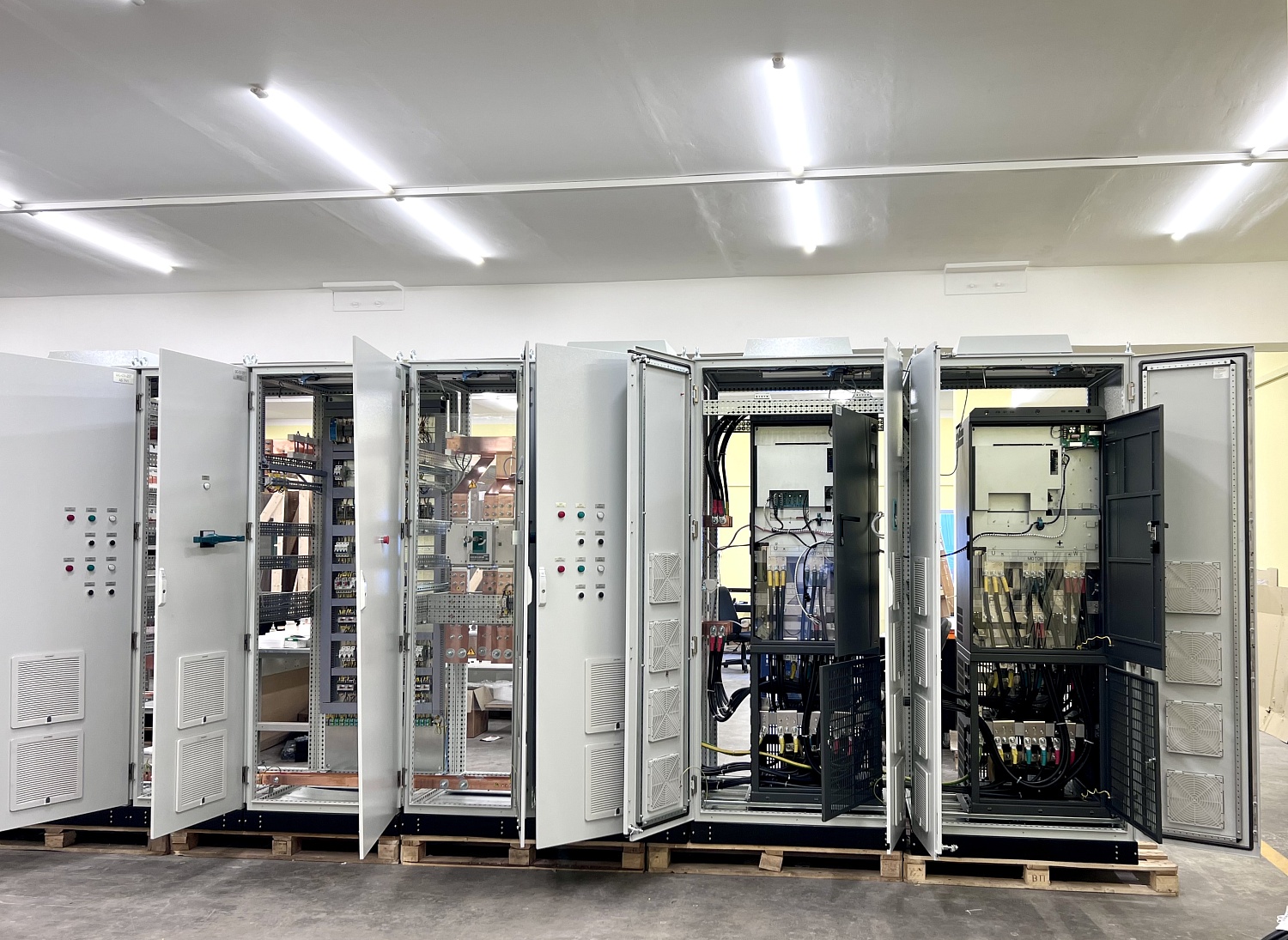

Шкаф управления для конвейера на золотодобывающем предприятии

Компания «СЗЭМО Инвертор» спроектировала и изготовила комплект шкафного оборудования для конвейера на золотодобывающем предприятии. Стационарный ленточный конвейер осуществляет транспортировку дробной руды, а с помощью нашего оборудования происходит силовое распределение электроэнергии и управление конвейером.

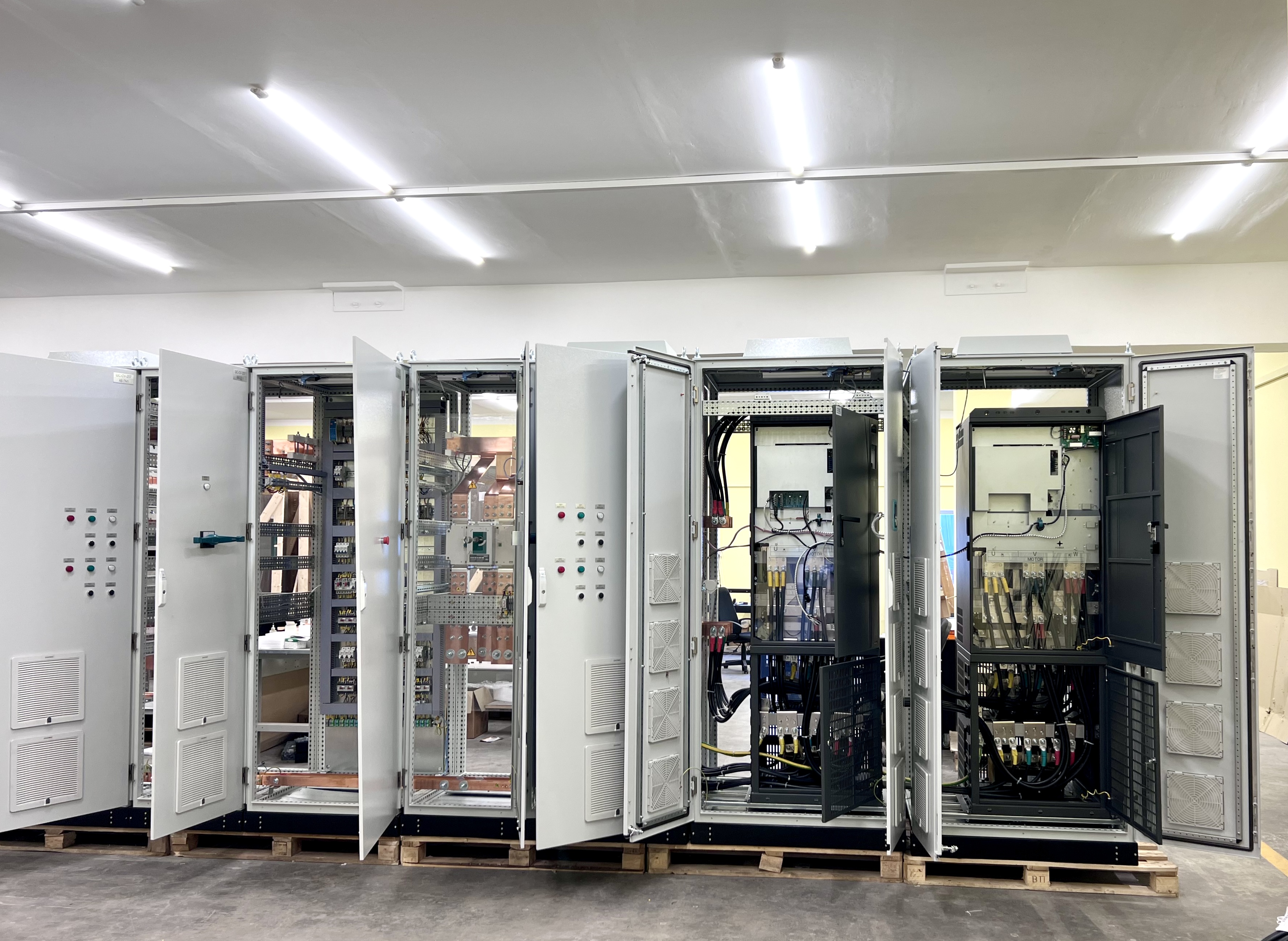

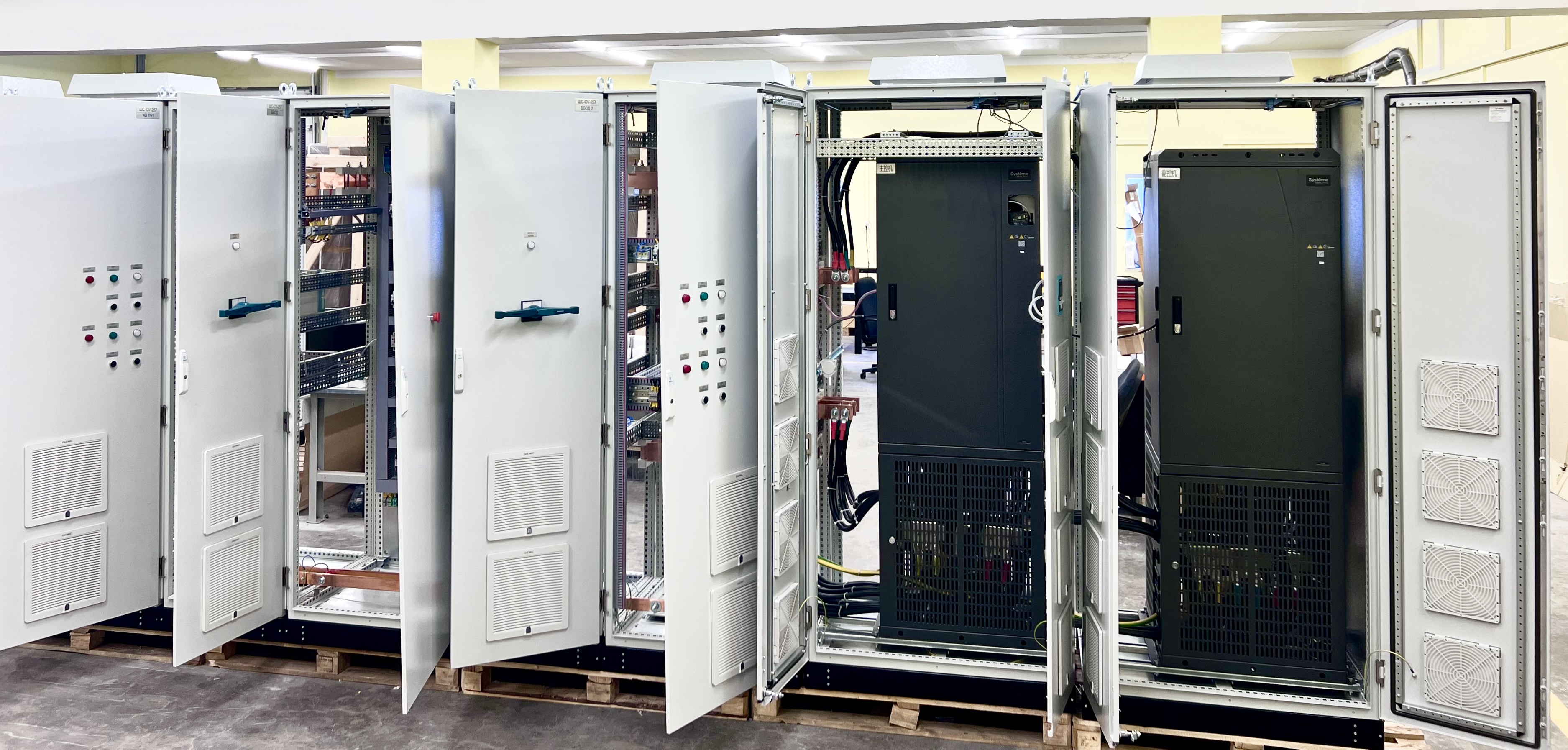

Характеристики и наполнение установленных шкафов

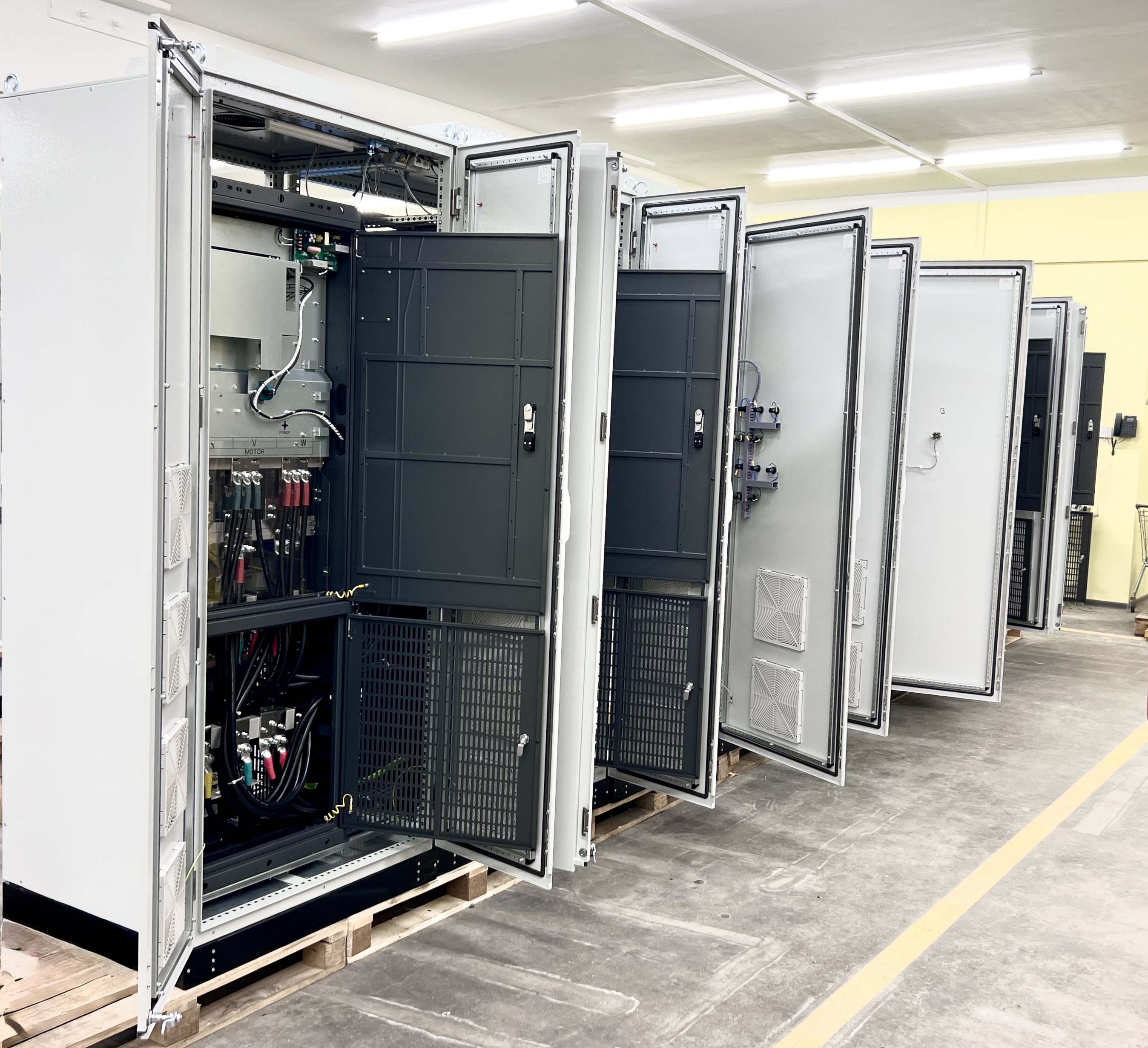

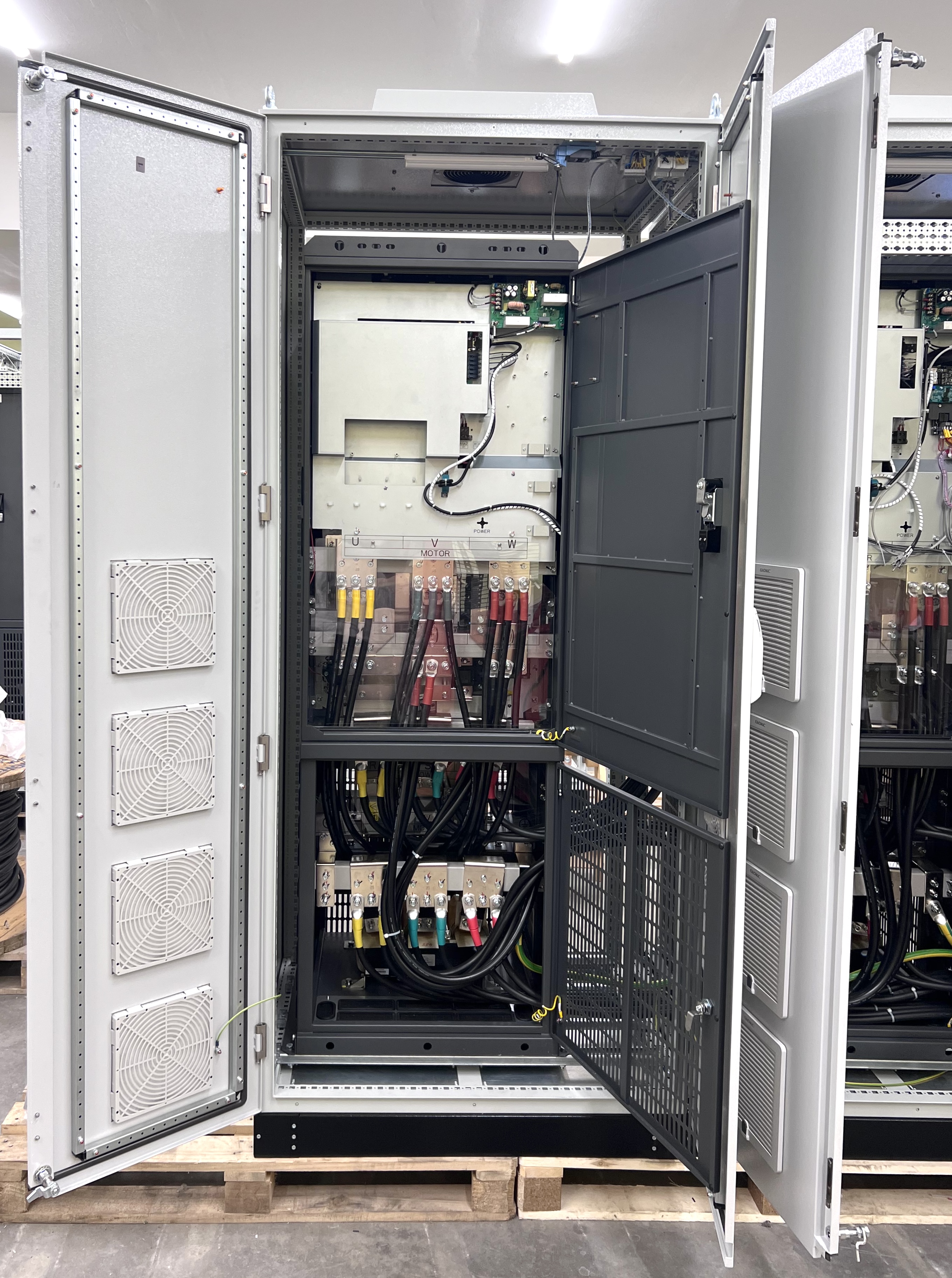

1. Силовой шкаф

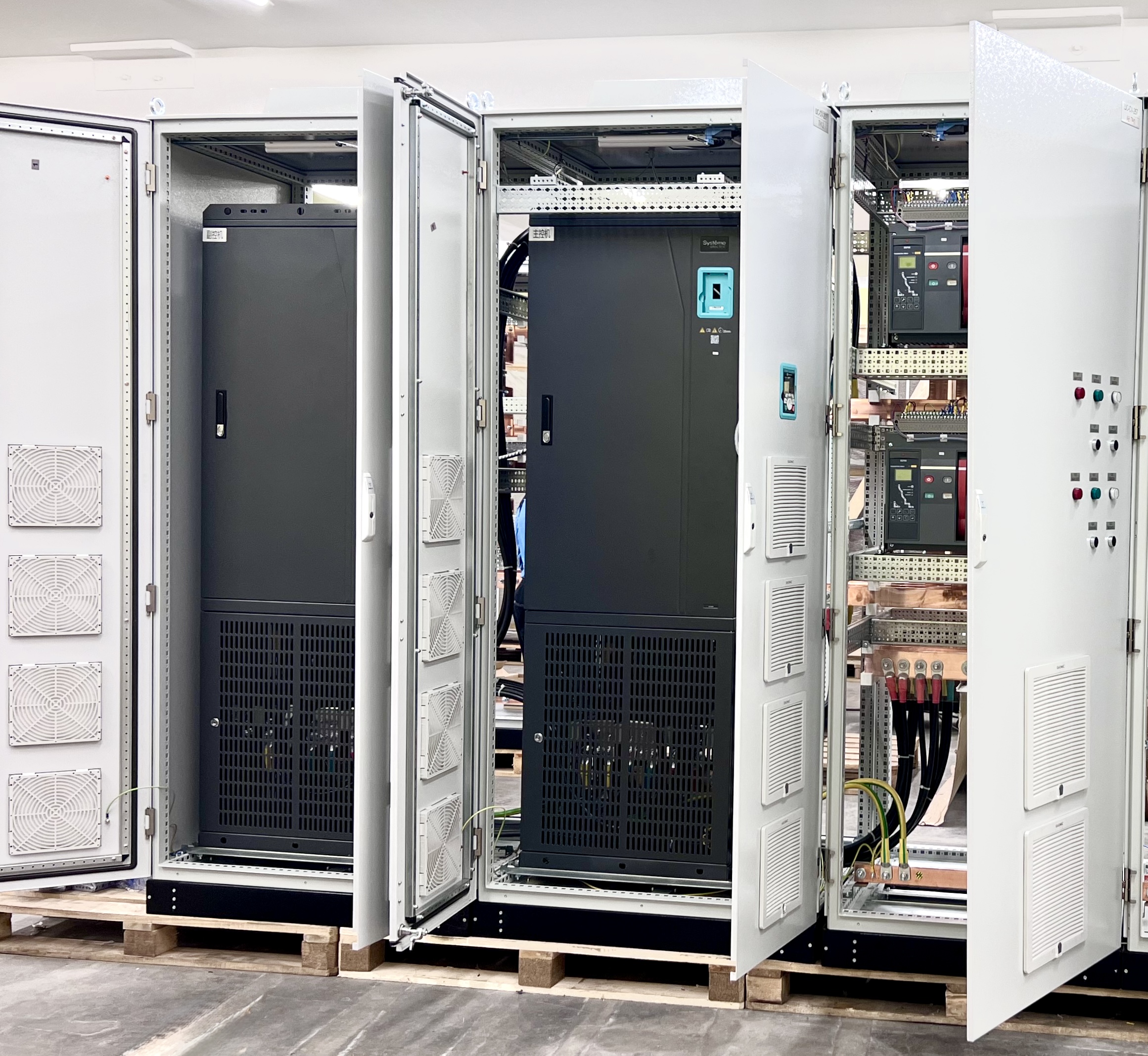

Используется для питания двух приводов ленты конвейера, мощность которых составляет 630кВт. Шкаф изготовлен на базе двух частотных преобразователей Systeme Elecrtric по 710 кВт. Ввиду большой мощности, конструктивно эти преобразователи частоты обладают слишком большой мощностью, поэтому их пришлось составить из двух модулей по 355кВт. Модули взаимодействуют между собой через силовую связь по шине постоянного тока и через оптическую связь по управлению. Помимо этого, из-за серьезных массогабаритных показателей преобразователей частоты были применены  усиленные конструкции для размещения их внутри щита, а также рассчитана и реализована эффективная система охлаждения.  Данные модели шкафов укомплектованы воздушным автоматическим выключателем с электронным расцепителем.

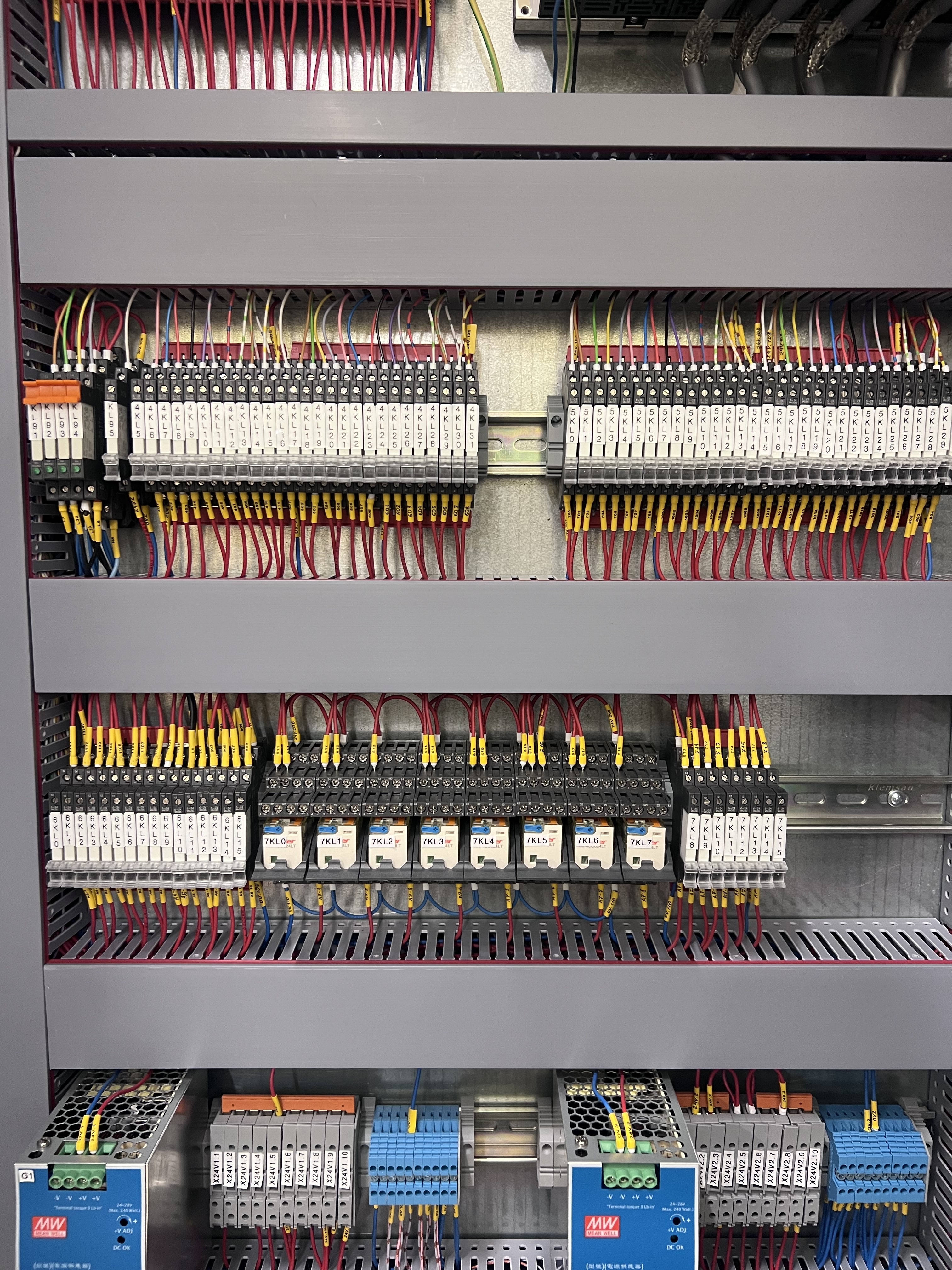

2. Шкафы для управления и шкафы для ввода-вывода

Для реализации системы управления в данных шкафах использовались импортные комплектующие: контроллеры Schneider Electric, реле безопасности бренда Siemens. Металлические же корпуса  – это отечественные изделия, которые производятся компанией «НПК Морсвязьавтоматика».

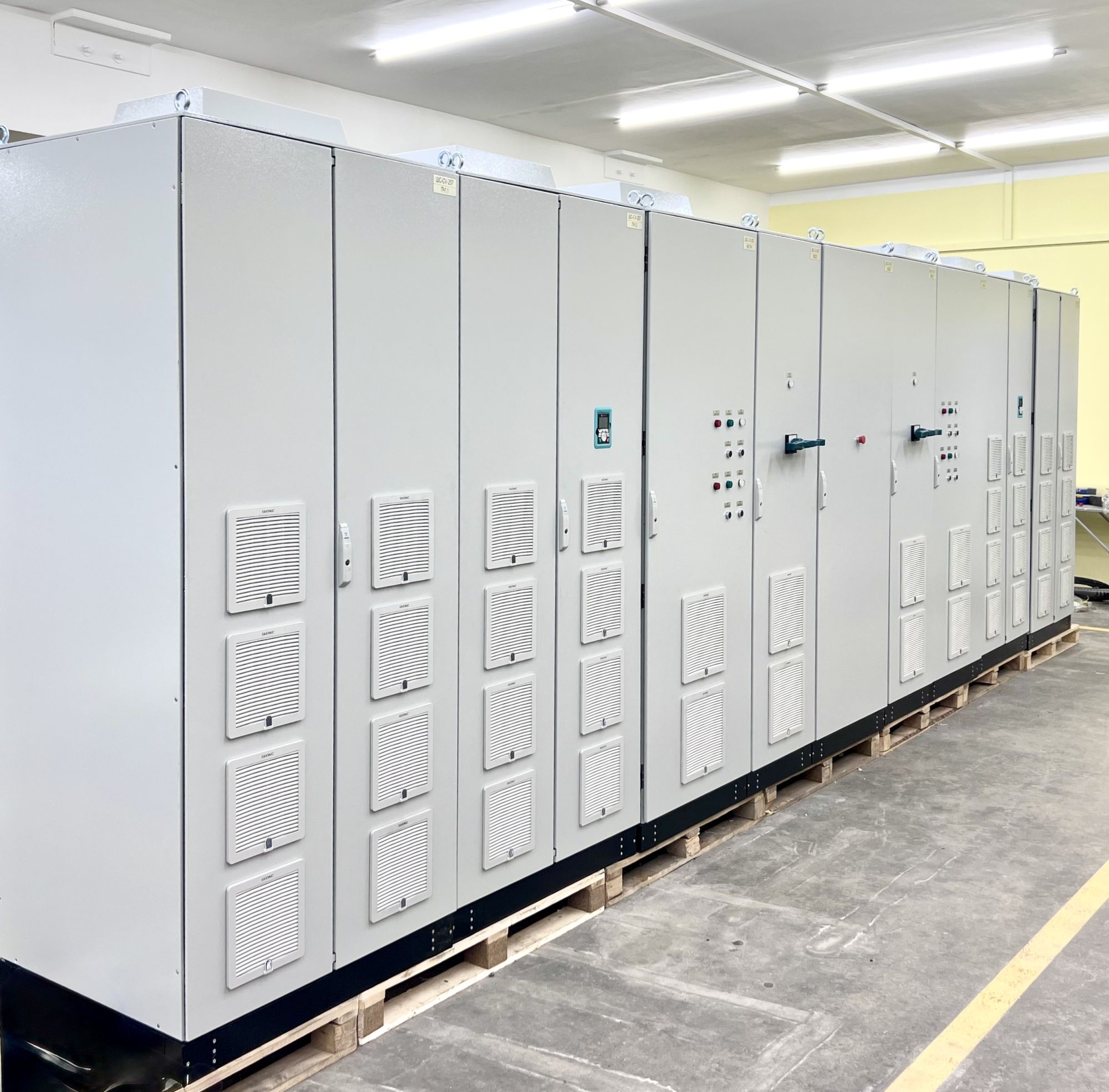

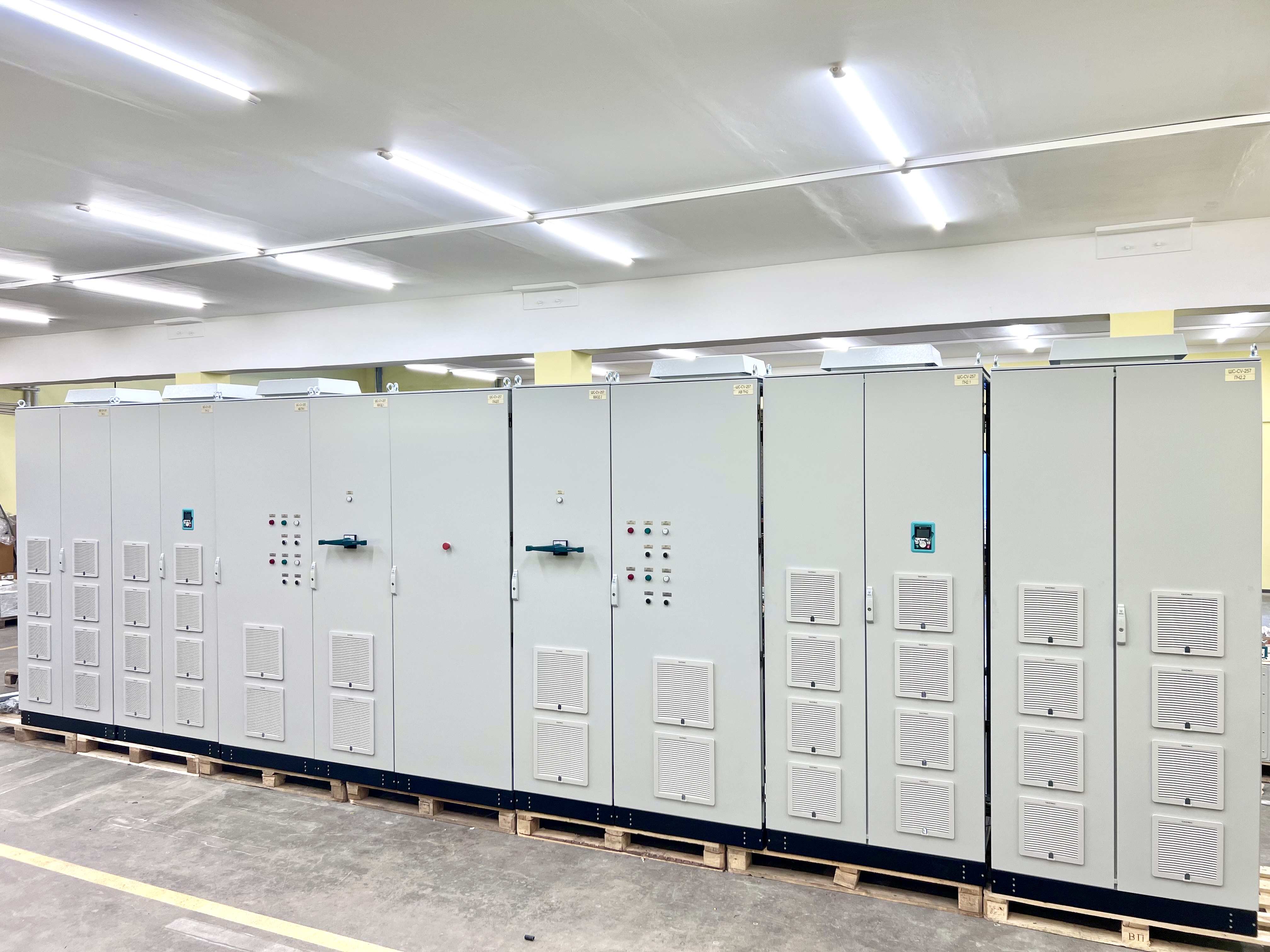

Все вышеперечисленные шкафы были переданы заказчику собранными по максимальной степени заводской готовности, что существенно облегчило ему комплекс электромонтажных работ на месте установки. Для силовых кабелей были выполнены удобные и эргономичные узлы подключения, в том числе решения, которые минимизируют вероятность ошибочного подключения силовых кабелей.
Перед отгрузкой шкафы подверглись целому комплексу заводских испытаний, а также совместно с  инженерами заказчика на нашем сборочном участке были опробованы предварительные настройки и произведено функциональное опробование всех шкафов и предварительная настройка некоторого оборудования из их состава.
Этот проект для нас стал очень интересным и полезным опытом: помимо больших преобразователей частоты, которые сами по себе усложняют процесс установки и подключения, сборка силовых шкафов включала ещё серьезную работу с ошиновкой на 2000А. Мы справились с этой задачей, так как имеем собственную станцию по обработке токоведущих шин ALFRA, а также высококвалифицированных специалистов по работе с шиной.

Компания «СЗЭМО Инвертор» выполнила все технические требования и отдельные пожелания Заказчика.
