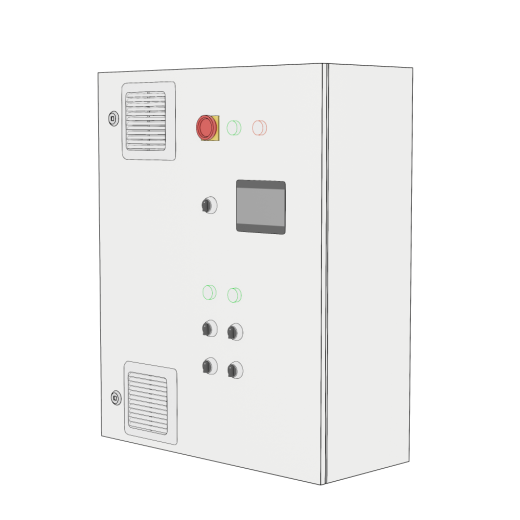

Уличный типовой шкаф для трех насосов "Базовый" 11 кВт, УПП

Уличный типовой шкаф управления для трех насосов в модификации «Базовый» производства ООО «СЗЭМО Инвертор».

Шкаф оснащен всем необходимым для правильной работы канализационной насосной станции (КНС).

Модификация «Базовый» включает весь набор светосигнальной аппаратуры на лицевой панели шкафа управления на внутренней панели (уличное исполнение с обогревом) IP54/IP55 (с пыле- и влагозащитой).

Основные функции шкафа управления ШУН:

• комплексная защита питающих цепей и электродвигателей;
• автоматическое отключение электродвигателей при пропадании одной из фаз, перекосе или неправильной последовательности подключения фаз и автоматическое включение при ее появлении;
• защита электродвигателей насосов от перегрузки и короткого замыкания;
• тепловая защита электродвигателя;
• автоматическое включение резервного насоса при неисправности основного;
• ручной кратковременный пуск насосов для сервисного обслуживания;
• автоматический пуск/остановка насосов по заданному алгоритму;
• автоматический кратковременный пуск насосов при длительном простое для защиты от заиливания;
• автоматическое чередование насосов для обеспечения равномерного времени их работы;
• визуальное отображение рабочего или аварийного состояний каждого электродвигателя с помощью светосигнальной аппаратуры (в базовой модификации);
• выведение информации о работе/аварии насосов на дисплей программируемого логического контроллера (ПЛК);
• выбор количества рабочих и резервных насосов.

Режимы управления

Шкаф имеет два режима управления – ручной и автоматический:

• в ручном режиме управление насосами осуществляется кнопками «Пуск», «Стоп» соответствующего насоса;
• в автоматическом режиме управление насосами осуществляется по сигналам поплавков.

Программа автоматического управления устанавливается на производстве.

Выбор режима работы осуществляется пользователем путем переведения переключателей режимов работы в соответствующее положение. В ручном режиме управление насосами осуществляется кнопками «Пуск», «Стоп» соответствующего насоса. В автоматическом режиме управление насосами осуществляется по сигналам поплавков. Программа автоматического управления устанавливается на производстве.
